CubicPower 雲端計算-線上練習-電子電路: BJT基極分壓偏壓電路設計

2013/3/20 AM 12:30:17

BJT基極分壓偏壓電路設計

IC A
VCC V
VE V
安定指數 (應在5-15的範圍內)
R2R4倍數 (應在5-15的範圍內)
R1
99061.823902
Ohms
R2
15111.108887
Ohms
R4
2222.222222
Ohms
v20120902.1 ( c ) 2012 www.cubicpower.idv.tw

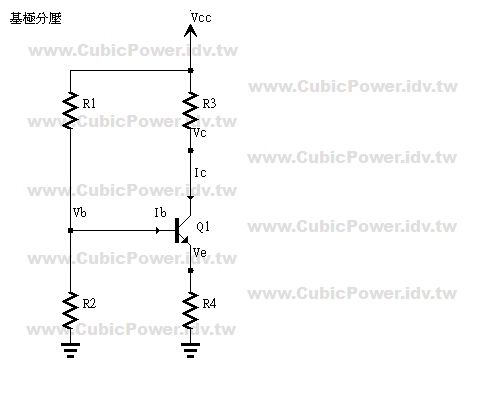

基極分壓偏壓
決定動作電流IC
決定射極電壓VE
算出R4
R4 =
VE

IC
算出R2 R2= (5~15倍)xR4
決定安定指數S (應在5-15的範圍內)
(Stability Factor):
S =
ΔIC

ΔICBO
=1+
R1 R2

R4(R1+R2)
算出R1
R1 =
(S-1) R4 R2

R2-(S-1)R4
參考資料:實用電子電路設計指南 許溢适譯
